一、系統介紹

隧道環境在線監測系統主要是為了監測施工隧道內有毒有害氣體的實時濃度及隧道能見度，保障施工人員的生命安全。

隧道環境在線監測系統由洞內環境在線監測和洞外環境在線監測兩部分構成。其中洞內環境在線監測包含一氧化碳、二氧化碳、氧氣、二氧化硫、PM10（粉塵）及風速等。洞外環境在線監測包含風速、風壓、溫度、濕度及PM2.5等。監測系統主要由傳感器及相應數據處理設備、傳輸設備構成。

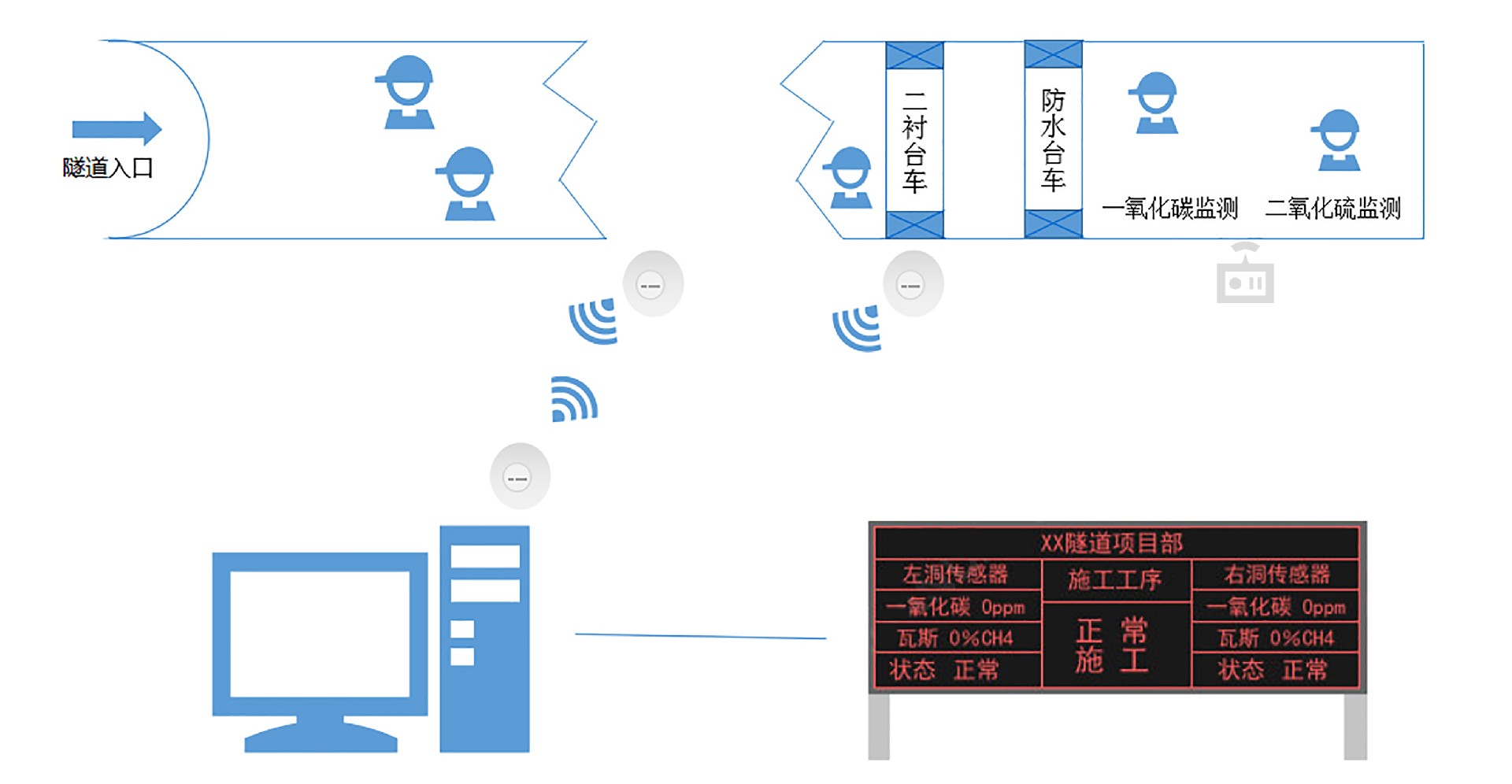

圖1     隧道環境在線監測系統

隧道環境在線監測系統通過傳感器采集施工現場狀況，經過數據處理分析傳入后臺，可顯示現場環境監測指數，對于超過臨界值的數據進行報警。此外，借助視頻監控對隧道內情況進行監控，防止人員進入。

 二、設計依據

隧道環境在線監測系統的設計以《隧道安全規程》、《公路隧道施工規范》為主要依據，并根據上述“規程、規范”要求進行環境監測、控制，按照《作業場所空氣中粉塵濃度測定方法》及常規有害氣體測定方法執行。

 三、系統組成

圖2     隧道環境在線監測系統 —— 系統組成

 四、功能

1. 數據顯示：以圖表形式實時顯示監測數據。

2. 統計報表：對監測數據進行統計分析，生成數據報表。

3. 信息預警：當出現環境氣體超標，系統發出預警信息，確保管理人員及時采取措施，保證施工人員安全。

圖3     隧道環境在線監測系統 —— 中交東天山隧道系統案例

 五、特點

1. 實時監測：通過傳感器不斷采集數據，使數據不出現間斷，可以更全面了解施工區域狀況，并且不會受到環境影響。

2. 后臺監控：人員無需到現場，只需要在后臺觀看采集、分析結論，保證人員安全，節省人力資源。

六、隧道常見有害氣體允許濃度

隧道環境在線監測系統通過采集隧道內的環境數據，對采集數據進行分析，從而可掌握到隧道內的環境情況，為隧道安全施工提供有力保障。

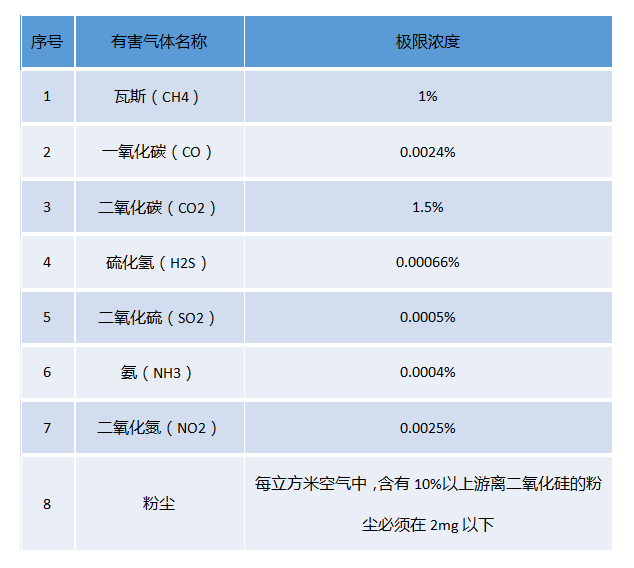

圖3     隧道環境在線監測系統 —— 有害氣體允許濃度
