一、系統介紹

隧道人員定位系統，采用先進的Zigbee組網技術，基于TOF技術實現人員卡精確定位，采取在隧道內部署定位基站、為施工人員佩戴標簽的方式，能夠實時獲取人員的精確位置，定位精度可達±5米，有效提升對于作業人員的管理效率，同時保障人員的安全。

隧道人員定位系統支持全天候考勤，對施工人員進行實時動態跟蹤，隨時掌握每個員工在隧道內的位置及活動軌跡、全隧道人員的位置分布。當遇到隧道突發事故，可以迅速找到被困人員可靠的位置信息，提高搶險救災、安全救護的效率。

二、設計依據

本項目建設方案按照國家標準

《電氣工程建設質量管理標準GB50300》

《無線電發射設備安全要求GB9159》

《計算機場地安全要求GB2887-89》

《國家無線電管理條例》

《公路隧道施工技術規范JTGF60-2009》

進行方案設計，符合施工標準和國家法律法規要求。

 三、系統架構

圖1   隧道人員定位系統 —— 系統架構

 四、系統功能

1.定位施工人員

實時獲取隧道內人員位置，統計人員位置和分布熱度，確保施工人員安全。

2.智能考勤

通過隧道內的定位基站，自動記錄進入隧道人員的考勤信息。

3.系統預警

出現危險狀況，監控中心可對隧道內人員下達撤離命令。

4.歷史軌跡儲存和回放

存儲人員歷史運動軌跡，可按人員或區域回放制定時間段內的人員運動軌跡，為事件處理提供決策依據。

 5.報表管理

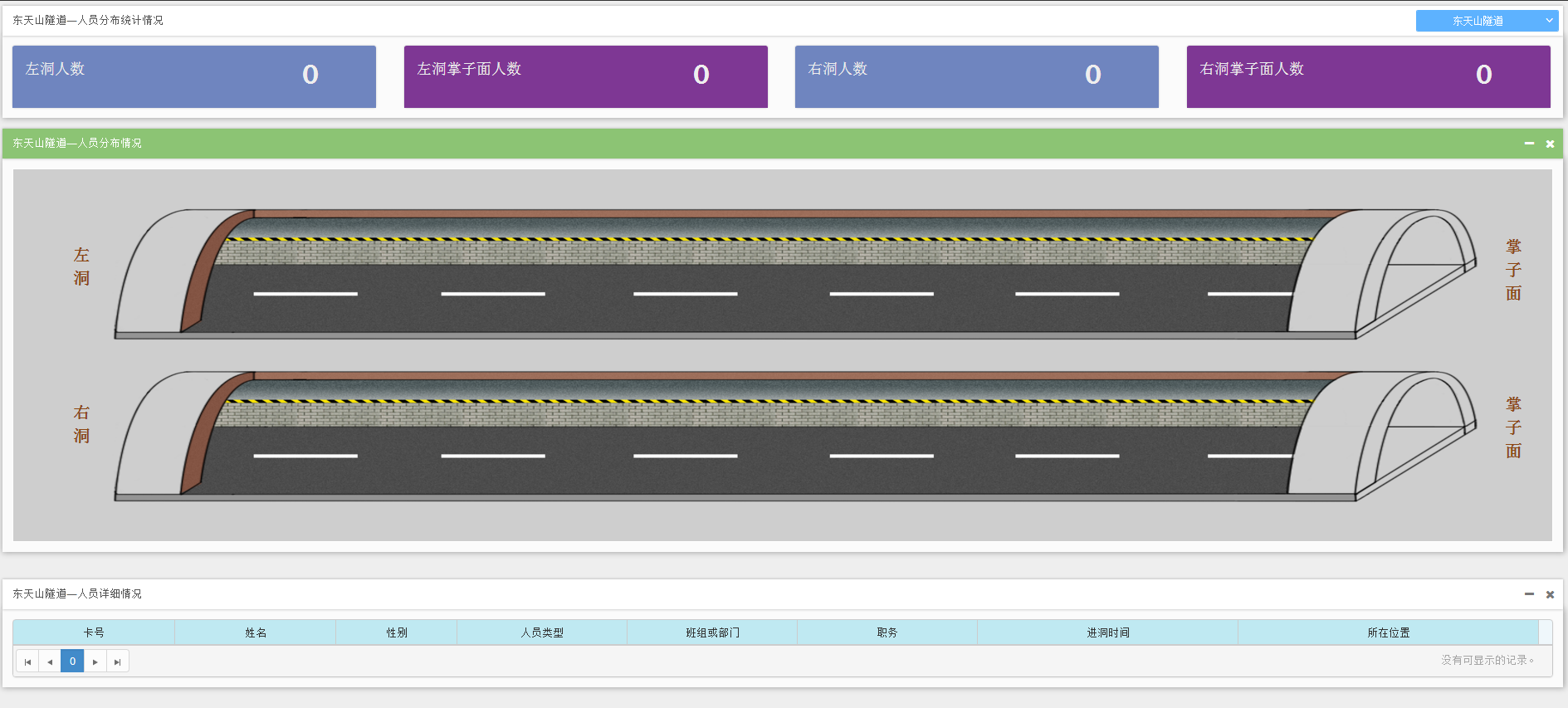

圖2    隧道人員定位系統案例 —— 人員信息管理

五、操作方式

1.隧道施工單位在隧道中安裝一定數量的基站，具體位置根據現場情況而定，以滿足區域定位為準。

2.隧道施工單位向有關人員統一配發并裝備無線標識卡，無線標識卡安裝在安全帽的合適位置。

3.每張無限標識卡具有唯一卡號，卡號對應員工的基本信息，包括姓名、年齡、性別、所屬班組、所屬工種、職務、本人照片、家屬信息等初始化到系統數據庫中。

4.進入隧道的人員必須佩戴裝有無線標識卡的安全帽。當此人經過隧道的信號收發器時，立即被系統識別，并通過系統網絡的信息交換，將此人通過的路段、時間等信息傳輸至安全監控中心記錄，并可同時在地理信息大屏幕墻上出現提示信息，顯示通過人員的姓名等。

 六、系統特點

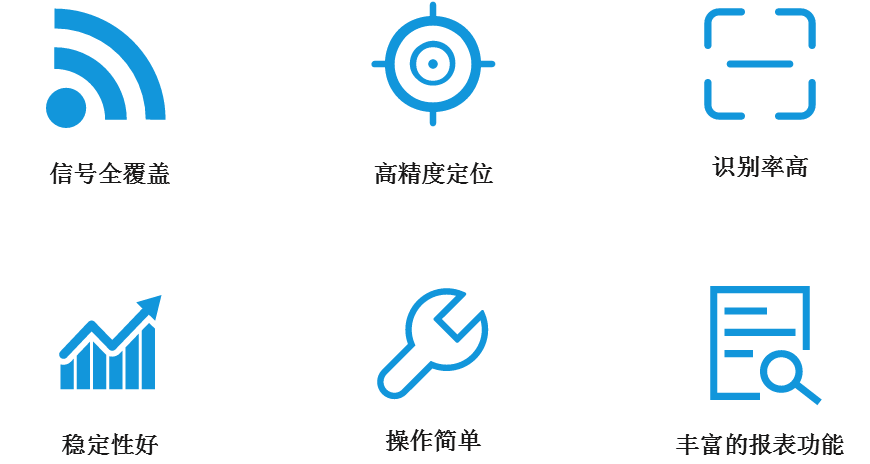

圖4     隧道人員定位系統案例 —— 系統特點

明銳科技研發的UWB實時測距系統是國內實時測距領域的先進系統，是國內唯一自主研發，完全自主知識產權的產品。無論在精度，穩定性和可靠性都是處于世界領先地位，而其中可實施性和有效性，是積累了多年隧道施工的經驗積累的科技成果。
