一、產品介紹

智能試驗設備管理系統，是集傳感技術、自動化控制技術、無線通信技術、網絡技術為一體的自動化網絡式試驗設備遠程采集監控管理系統?！霸囼灆z測監控系統”由“數據自動采集與處理系統”、“數據遠程傳輸系統”和“數據監控分析與處理中心”三大部分組成。

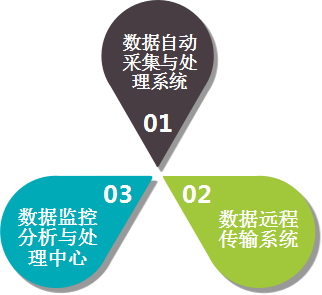

圖1     智能試驗設備管理系統 —— 系統構成

智能試驗設備管理系統將力學試驗室的萬能機、壓力機在拉鋼筋和壓預制石塊過程中的試驗數據進行實時監測，統計萬能機的抗拉強度、屈服力強度、最大力、試驗合格率，統計壓力機的抗壓強度、合格率。所有監測數據自動聯網上傳到服務器，業主和監理通過瀏覽器即可遠程實時監控實驗數據。

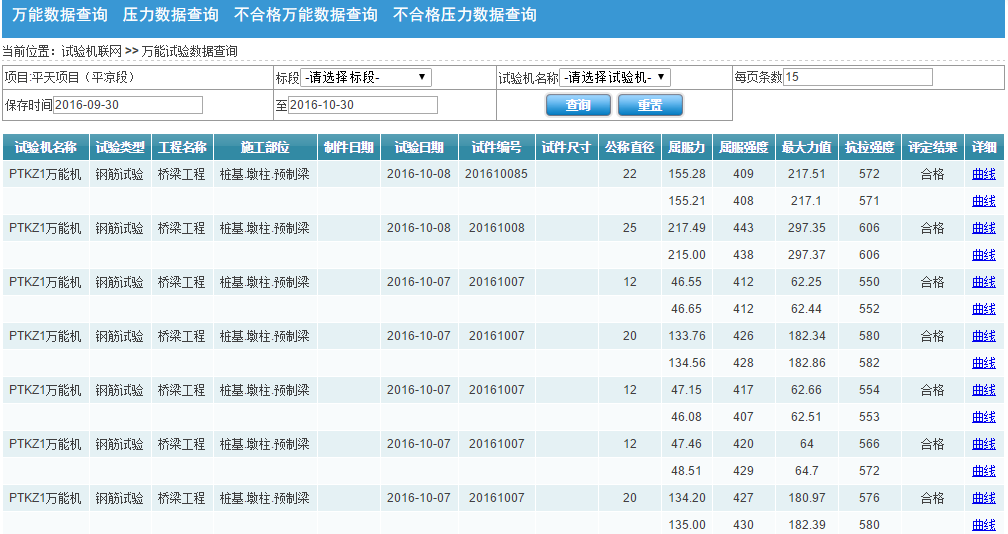

圖2    智能試驗設備管理系統 —— 案例

二、系統操作流程

由于試驗室使用的萬能機、壓力機生產廠家和型號繁雜，有手動、數顯和自動的，技術水平不一。根據不同的情況，采用不同的信息化技術對各監理和標段試驗室的壓力機、萬能機的試驗室電腦控制主機安裝“數據自動采集與處理系統”，設置好所需要的模型，自動處理機型、試驗參數等，讓所有展示數據一致。

在試驗室電腦展示數據、控制壓力機或者萬能機的同時，通過“數據遠程傳輸系統”，系統自動從已生成的數據庫中提取相關試驗數據，隨后經過“數據監控分析與處理中心”對這些試驗數據進行分析，提取到被測參數的實時數值，當達到預先設定的上下限報警設定值時，會發出預警和控制信號，以提示操作人員采取相關措施，該報警器可以實時，準確檢測參數變化，并且可以長時間可靠無誤的預警。同時，利用“數據遠程傳輸系統”將試驗數據、預警信息、相關處理等發送至業主、監理及其他平臺。

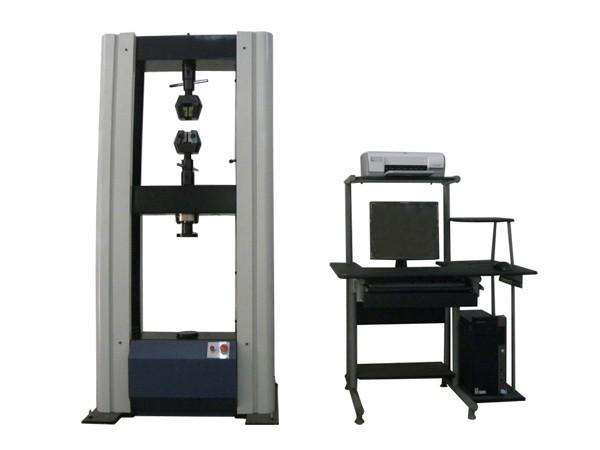

圖3    智能試驗設備管理系統 ——  硬件

三、系統功能

1、自動建立報告及臺帳

數據監控設備按試驗室名稱，分別建立報告臺帳，可以直觀地檢索、查看各個壓力機的試驗時間、樣品編號、試驗類型、設計強度、承壓面積、齡期、荷載等工程信息?？梢赃M行壓力機與萬能機試驗室檢測數據的歷史數據查詢。

2、杜絕強度不達標混凝土

在系統中設置設計強度或強度標準，系統自動檢索不合格的試驗報告，并用紅色字體標識，第一時間安排質量安全檢查，杜絕質量隱患的出現，處理結果還可以在臺帳中記錄查詢。

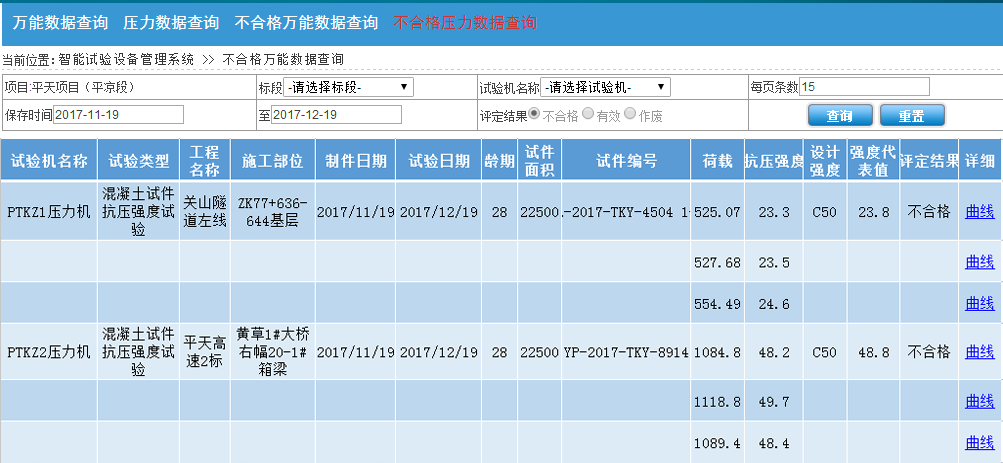

圖4    智能試驗設備管理系統 ——  案例

3、有效控制混凝土強度的離散性

在系統中設置混凝土強度區間，一旦超過設計強度的1.5倍時會自動提示，使混凝土強度必須大于設計強度且嚴格控制在設計強度的1.5倍以內。系統具有按照工程部位，快速進行數理統計評定的功能，直觀反映各個工程部位砼的質量狀況。根據樣本的大小，可以選擇正確的評定方法。工程實際實施過程中，大批量的混凝土必然會出現局部混凝土強度離散現象的發生，以致數據在后期評定中，離散系數過大，影響評定結果。通過軟件的質量分析可以更直觀的反映數據出現離散的征兆，及時檢查影響混凝土質量的可能存在的材料品質、施工工藝、工程管理等因素，及時對其進行糾正處理。

4、綜合統計

系統通過大量數據的綜合統計分析，試驗數據指標出現非正態分布時，數據的置信度在5%以外的，說明存在質量風險，系統將自動建議開展一次專項檢查。

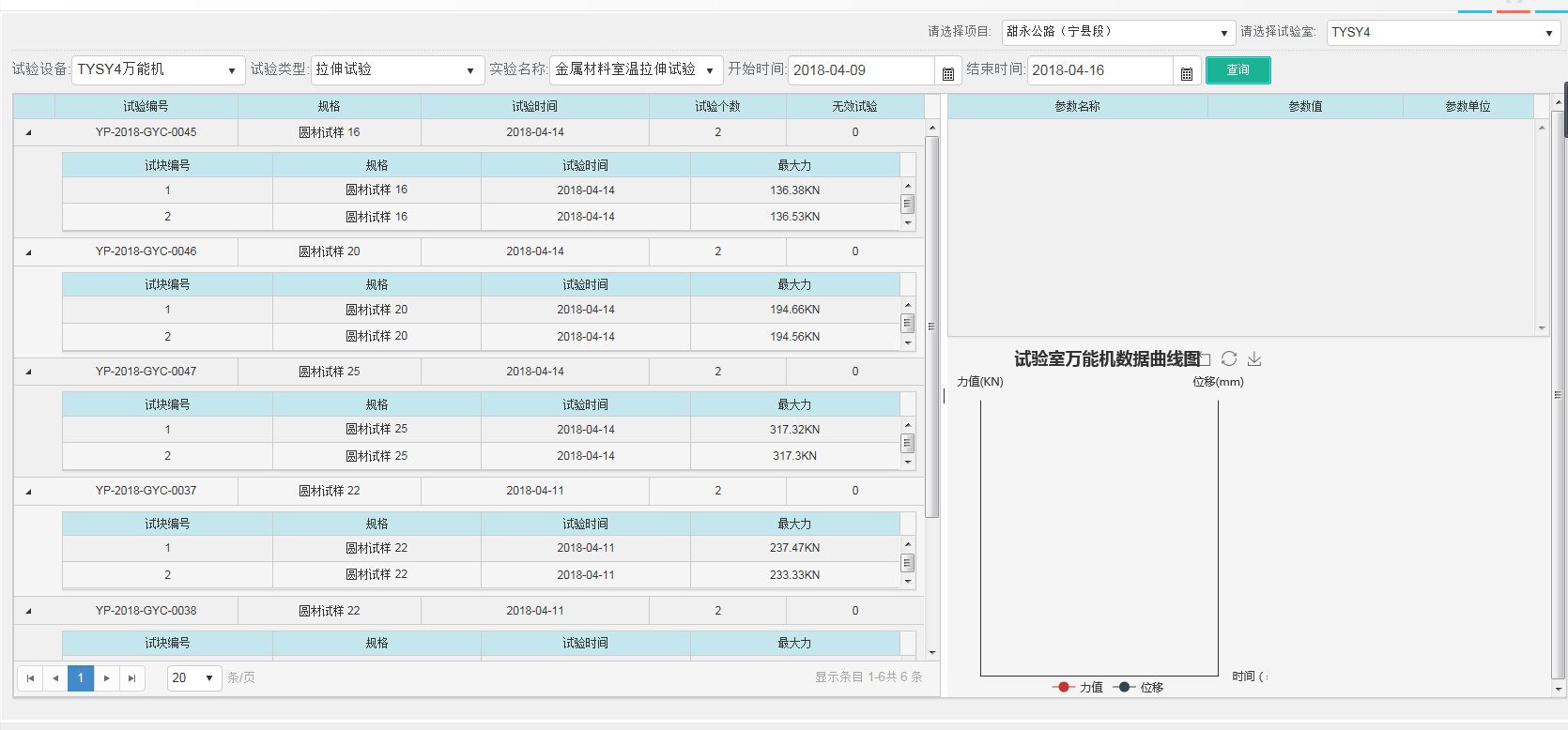

圖5    智能試驗設備管理系統 ——  力值—時間表案例

5、對比分析

系統提供對相同型號、相同等級條件的混凝土強度進行對比分析功能，出具對比分析報告。

6、比對試驗

當發現各個試驗室的檢測水平出現偏差的時候，組織試驗室進行比對試驗，促進試驗室提高檢測技術水平。該系統具有比對試驗功能，只要給各個試驗室發放相同的樣品進行試驗，試驗數據和報告上傳后，系統將自動生成“比對試驗匯總報告”，報告記錄公議強度、平均值、標準差、合格數和偏差值等信息，直接反映各個試驗室的技術水平。監管部門可以有針對的提出改進意見，促使各個試驗室共同進步。

四、系統特點

圖5    智能試驗設備管理系統 ——  案例

1、終端程序實時進行數據提取， B/S系統實時進行數據展示。

2、研判試驗合格與不合格數據，提供網絡解決流程。

3、自動生成力值與時間的曲線圖。

4、可以進行壓力機與萬能機試驗室檢測數據的歷史數據查詢。
