一、系統介紹

預應力智能張拉監測系統是基于控制預制梁生產過程中的張拉施工工藝質量的動態控制而開發的控制系統。

橋梁預應力智能張拉技術配套遠程監控技術，形成的橋梁預應力施工質量遠程監控管理體系，能夠?qū)崿F(xiàn)預應力張拉質量管理“實時跟蹤、過程控制、動態驗收、及時補救”，利用該系統解決了橋梁預應力張拉施工過程中一系列問題，減少了施工過程中人為因素的影響，有效保證了施工技術指標的實現，采用3G/4G移動網絡將數據產送到服務器的數據庫中，通過內置算法分析，為管理人員提供預警分析功能管理。

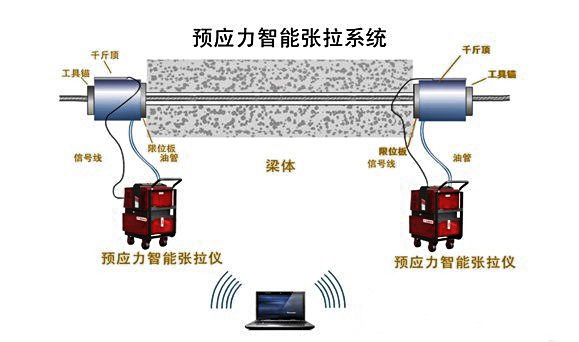

圖1     預應力智能張拉監測系統

二、系統功能

1、數據采集

利用物聯網手段實現對預應力張拉作業中的關鍵數據（張拉日期、張拉結果、梁孔序號、理論張拉力、實際張拉力、張拉力誤差、理論伸長量、實際伸長量、延伸量誤差、張拉時間等）的采集并上傳至監控系統平臺，通過對質量數據的分析對比和超標數據報警，實現對作業過程質量的動態監控，確保預制梁預應力施工作業的質量管控。

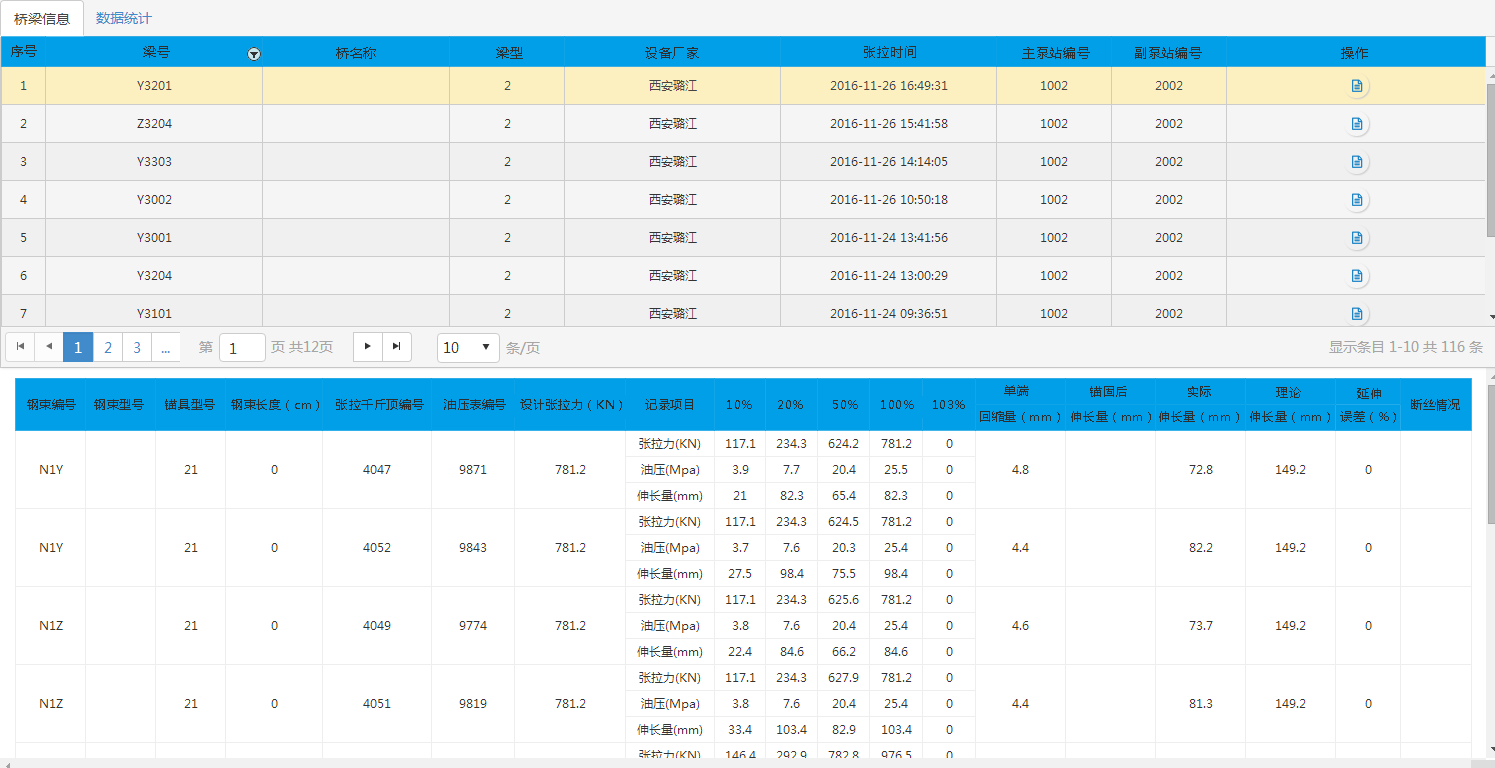

圖2     預應力智能張拉監測系統 —— 案例

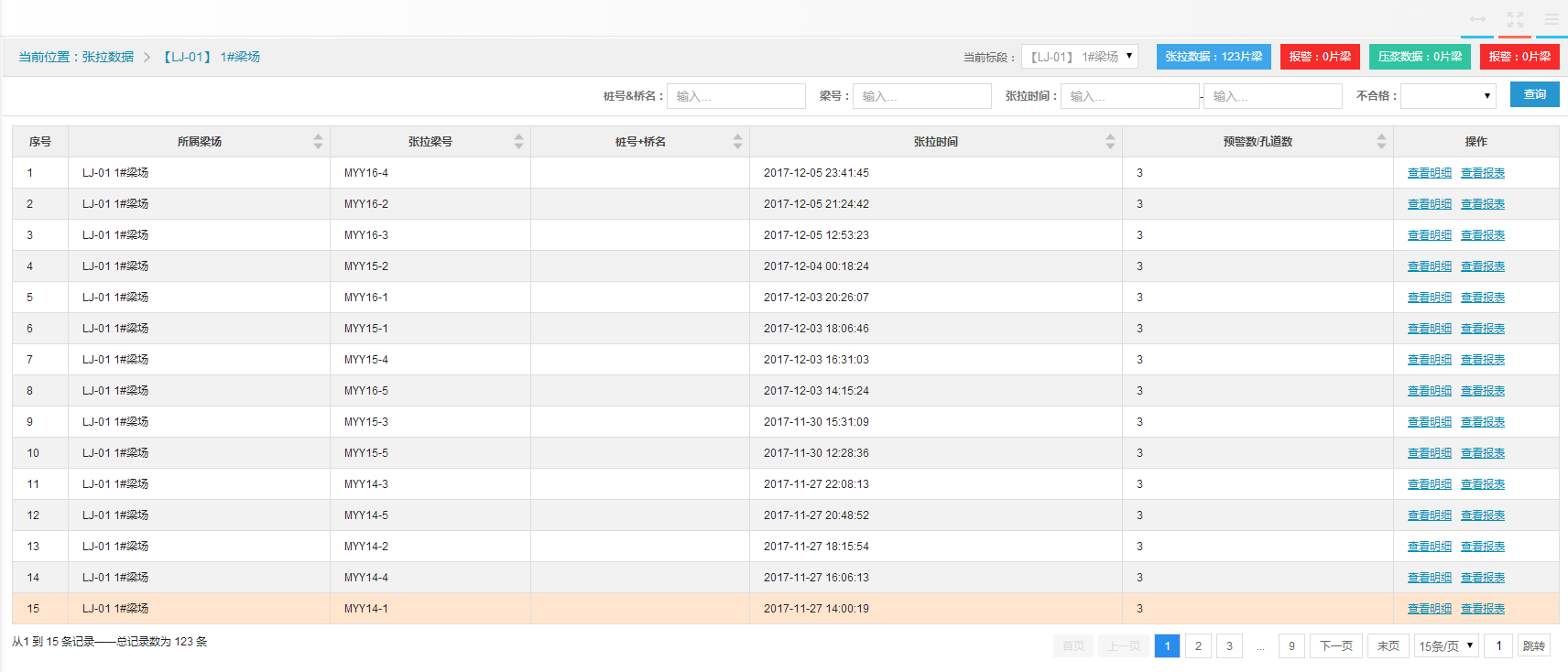

圖3     預應力智能張拉監測系統 —— 案例

 2、預警監測

預應力智能張拉監測系統通過對質量數據的分析對比和超標數據警報，實現對作業過程質量的動態監控、預警提示，確保預制梁預應力施工作業的質量管控。

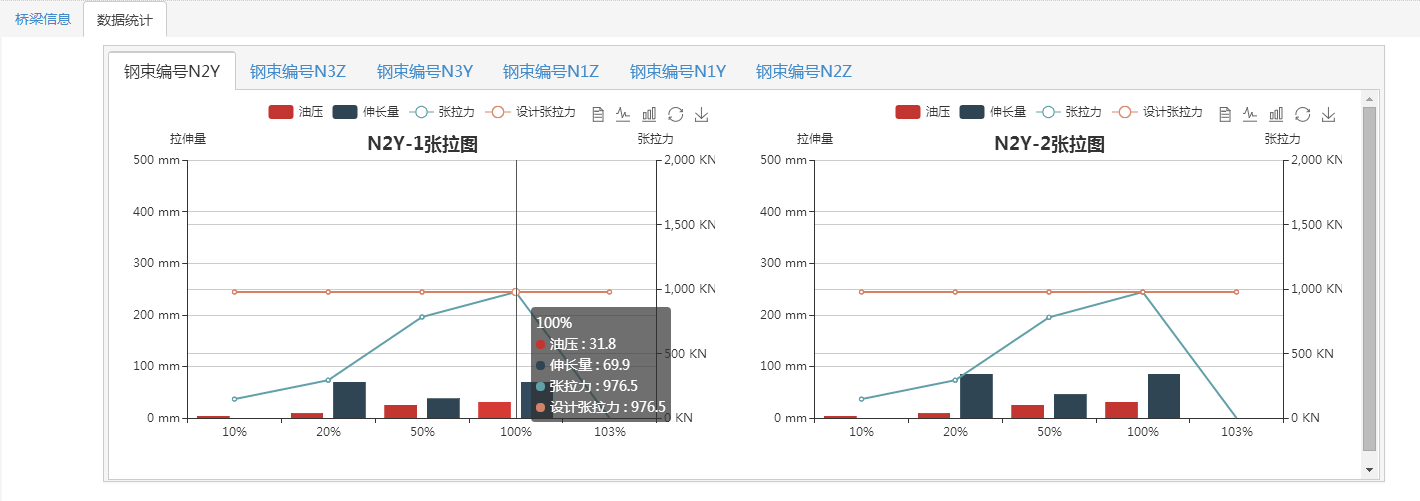

圖4     預應力智能張拉監測系統 —— 案例

3、實際應用

在實際應用中，預應力智能張拉設備由系統主機、控制主機（油泵）、千斤頂三大部分組成，以應力為控制指標，伸長量誤差作為校對指標。

通過傳感技術采集每臺張拉設備(千斤頂)的工作壓力和鋼絞線的伸長量、回縮量等數據，預應力智能張拉監測系統則通過將GIM嵌入到張拉設備中，比如：西安璐江、湖南聯智的張拉設備，直接讀取相關張拉數據，并將數據展示到預應力智能張拉系統平臺上。

圖4     預應力智能張拉監測系統 —— 系統圖

 三、產品亮點

1.自動提取張拉記錄數據，生成報表，杜絕人為造假的可能;

2.張拉過程動態遠程監控、規范現場作業質量;

3.預應力張拉伸長量和誤差查詢;

4.超標數據實時報警;

5.規范張拉過程，減少預應力損失。
